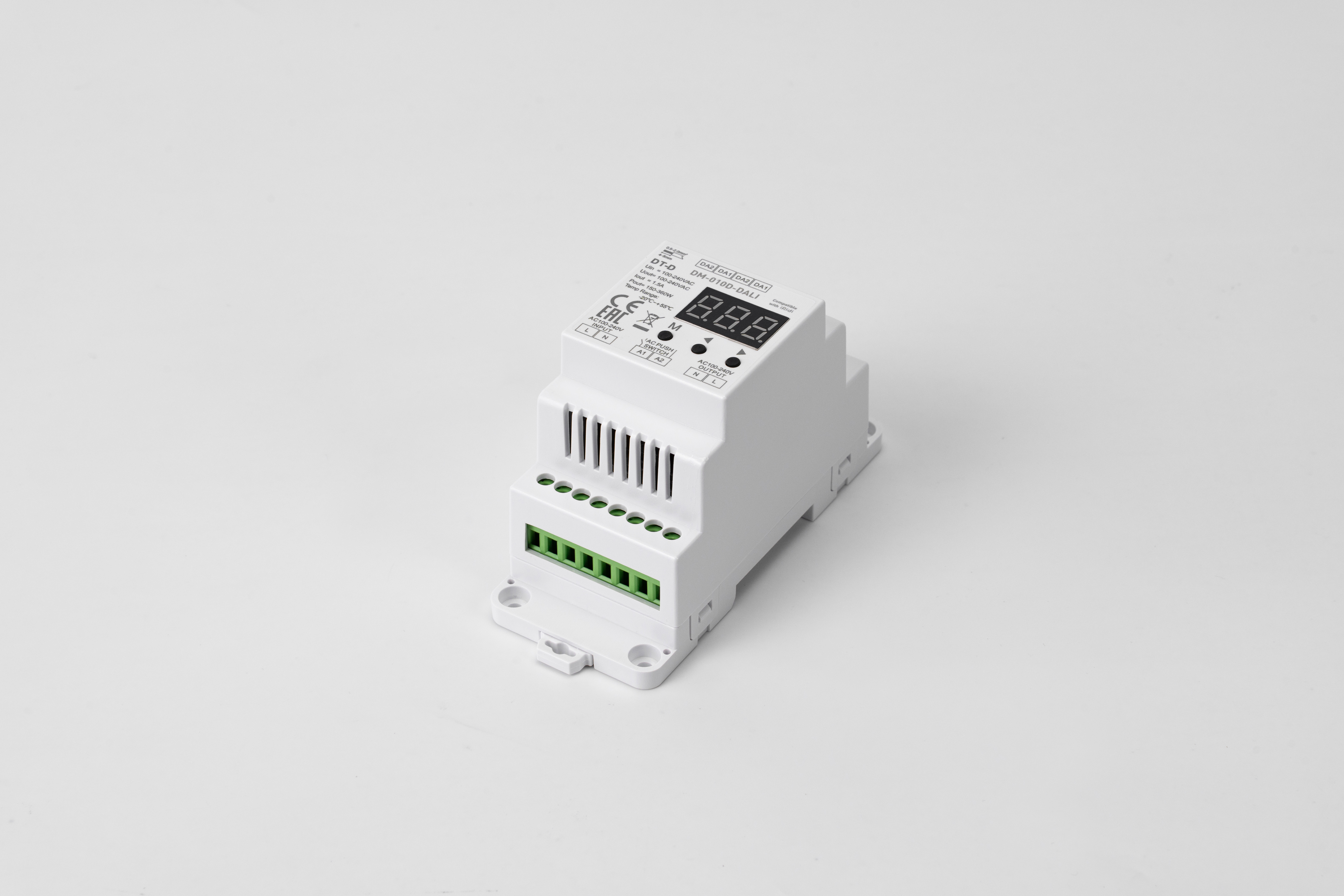

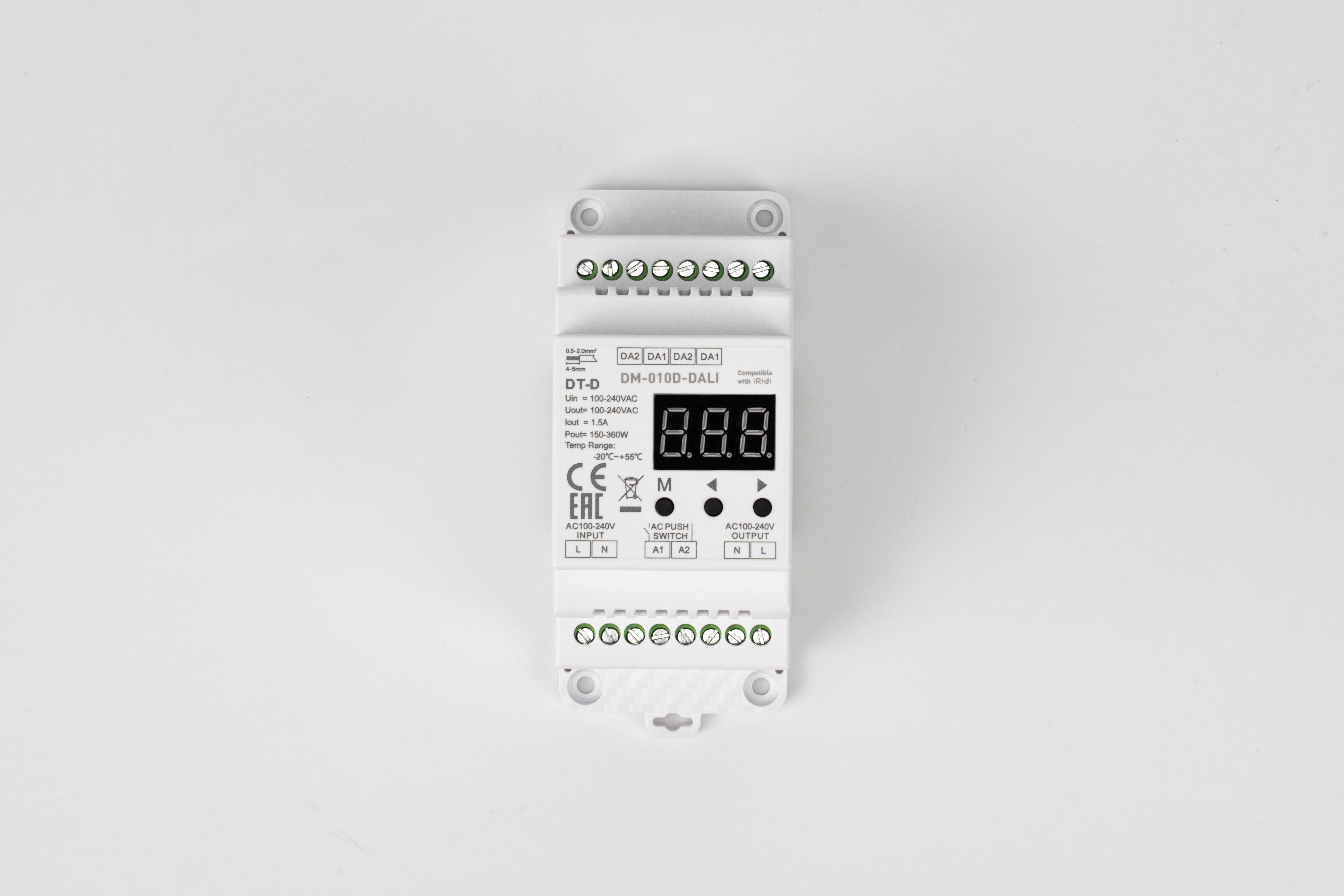

Диммер DALI 1-канальный 230 вольт (DM-010D-DALI)
Описание
Устройство предназначено для использования в автоматизации квартир, домов, зданий, в децентрализованной сети bus77 iRidi©. Устройство имеет 1 канал диммирования, который позволяет менять яркостью свечения светодиодных диммируемых, галогенных ламп и ламп накаливания, питаемых напряжением 220В, а также позволяет управлять симисторными светодиодными драйверами LED лент.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение входного питания, В | 100-240 |
| Напряжение исходящего питания, В | 100-240 |
| Выходной ток, А | max 1,5 |
| Выходная мощность, Вт | 150-360 |
| Кривая диммирования | Line/Log |
| Фрон диммирования | Задний/Передний |
| Защита от перегрева | Да, самовосстановление |
| Защита от короткого замыкания | нет |
| Дисплей | Да, 3 регистра |
| Интерфейс | DALI |
| Размеры (ВxШxГ), мм | 115х46х66 |
| Материал корпуса | ABS пластик |
| Класс защиты | IP20 |
| Тип монтажа | на DIN рейку |
Допустимая нагрузка
| Параметр | Значение |
|---|---|
| Диммируемые LED лампы | 200 Вт / 230 В |
| Симисторные диммируемые драйверы LED | 200 Вт / 230 В |
| Галогенные лампы и лампы накаливания | 400 Вт / 230 В |

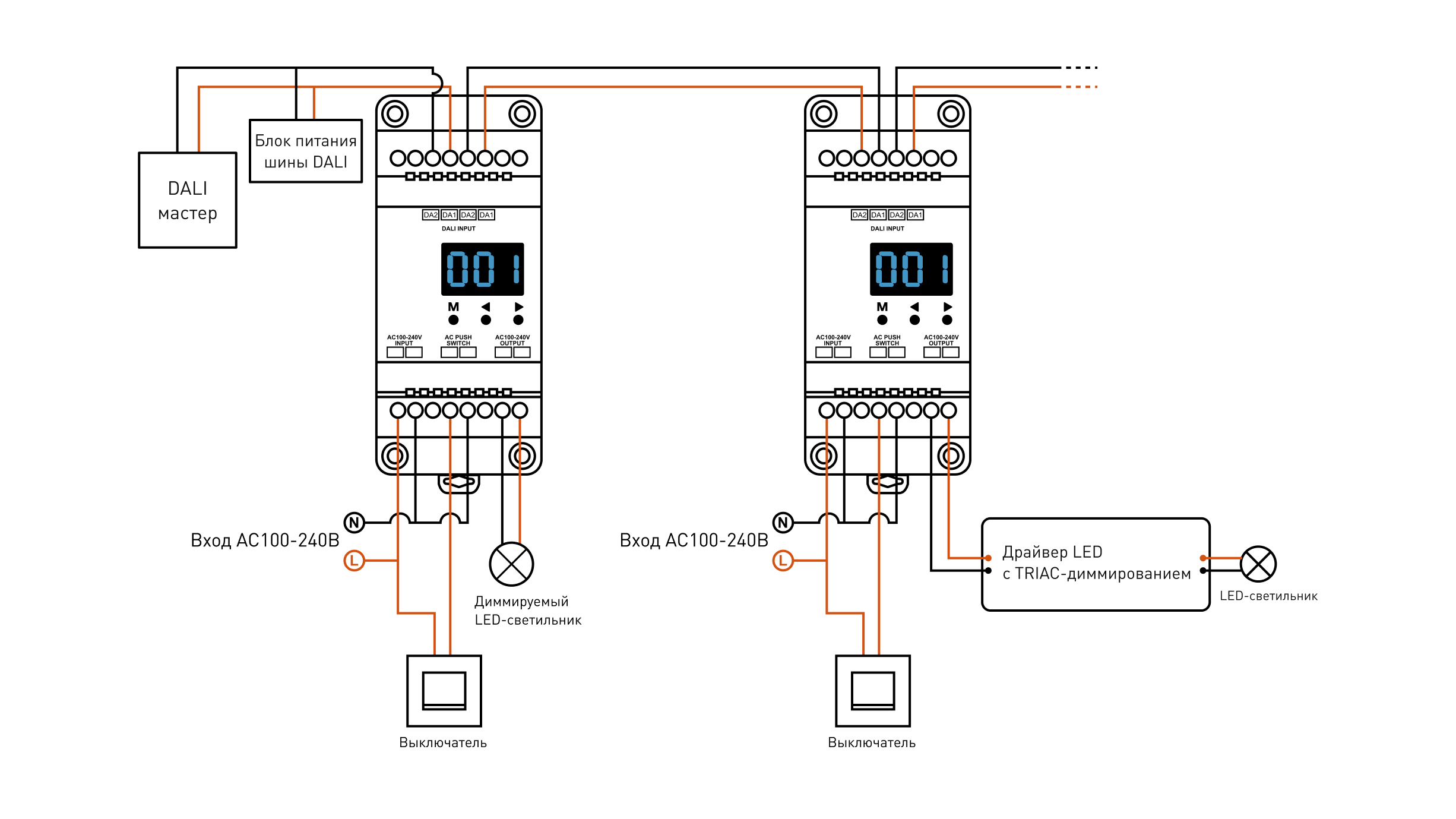

Прошивки и схемы подключения
Устройство не имеет прошивок и не является участником шины Bus77. Подключение производится через шлюз I-CAN-DALI

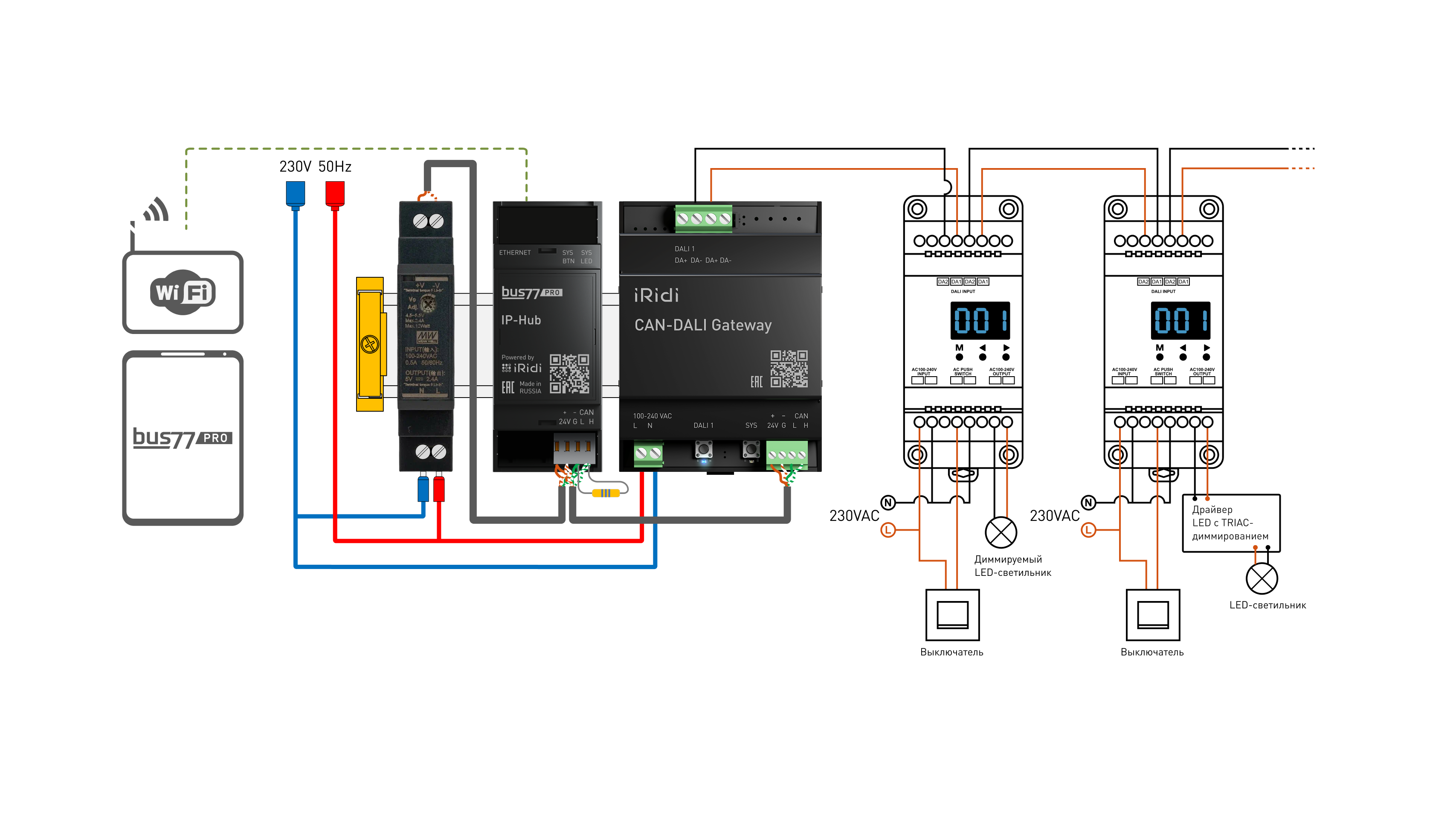

Варианты применения

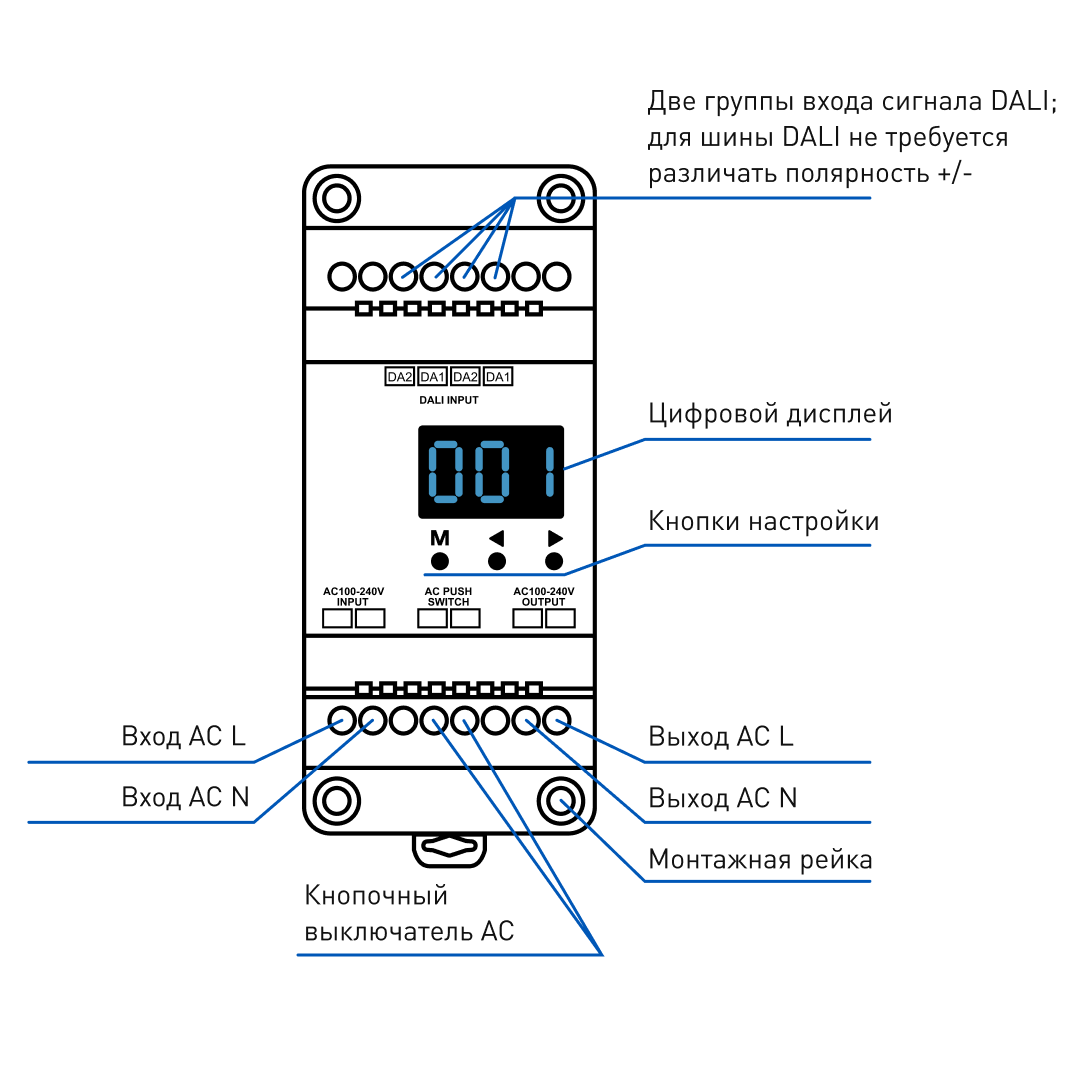

Клеммы и индикация
Особенности
- автоматическое или ручное задание адреса DALI
- цифровой многофункциональный дисплей
- выбор фронта диммирования - передний/задний
- выбор кривых диммирования
- подключение внешнего выключателя
- встроенная защита от перегрева
- не имеет встроенной защиты от КЗ
Подключение и монтаж
Для подключения нагрузки следует применять гибкие провода с сечением не менее 1.5 мм², обжатые в наконечник НШВИ.
Для подключения линии DALI использовать 2-х жильный кабель, в соответствии со стандартом DALI:
- при протяженности линии до 100 метров — минимальная площадь сечения 0,5 мм2;
- при протяженности линии от 100 до 150 метров —минимальный диаметр 0,75 мм2;
- при протяженности линии от 150 до 300 метров — минимальная площадь сечения 1,5 мм2.
Для подключения питания линии DALI использовать медный витой двухжильный провод сечением 1,5 мм2, рекомендованное напряжение — 230 вольт.
Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
Все работы по подключению изделия должны производиться только при отключенном напряжении! Короткое замыкание цепи приведет к выходу устройства из строя и потере гарантии!
Настройка
- Установка адреса DALI вручную
- Долгое удержание кнопки ► или ◄ в течение 2 секунд переводит устройство в режим установки адреса. Цифровой экран начнет мигать
- Короткими нажатиями на кнопки ► и ◄ выберите нужный адрес в диапазоне от 0 до 63 или FF
- Если у устройства нет установленного ранее адреса - на экране будет отображаться AFF
- Короткое нажатие кнопки М или бездействие более 10 секунд приведет к выходу из режима установки адреса, экран перестанет мигать и будет постоянно отображать установленный адрес
- Установка адреса DALI мастером
- Настройка адрес априозводится на стороне мастера, каких-либо действий по настройке на стороне устройства не требуется
- Во время процесса автоматической выдачи адреса на экране будет отображаться AAU
- После автоматической выдачи адреса мастером на экране будет отображаться выданный адрес

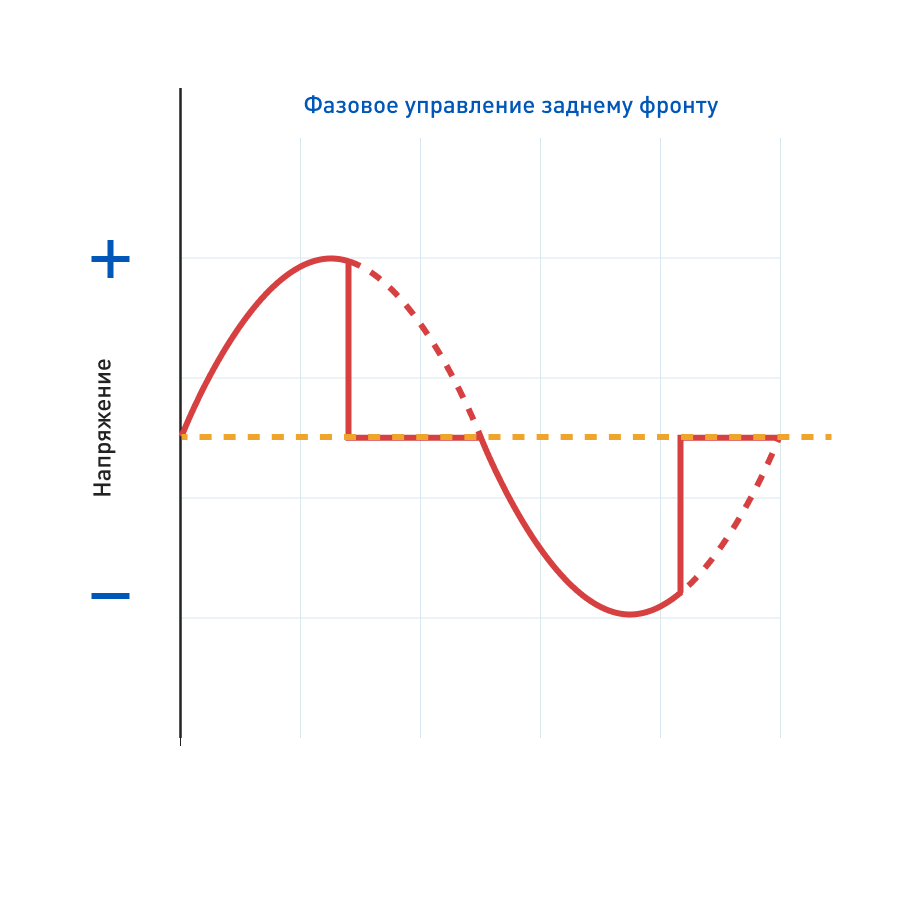

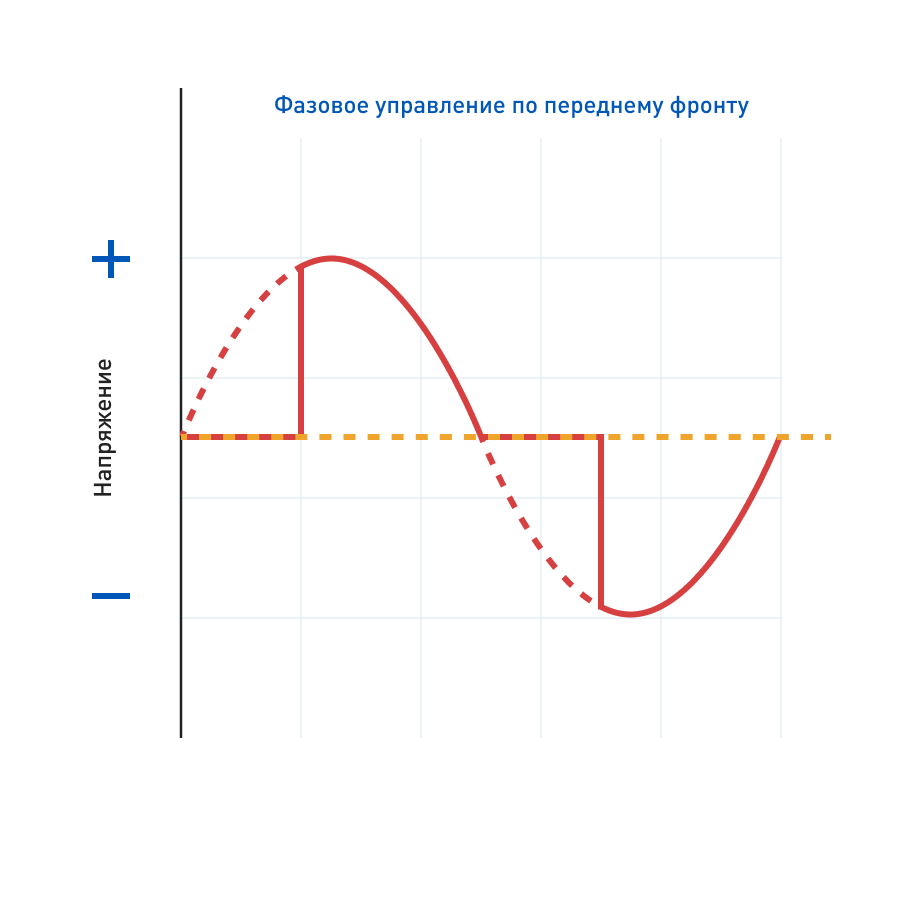

- Настройка фронта диммирования
- Долгое удержание кнопки М в течение 2 секунд переводит устройств в режим выбора фронта диммирования. Цифровой экран начнет мигать
- Короткими нажатиями на кнопки ► и ◄ выберите нужный тип “C-F” для диммирования по заднему фронту или “C-R” для диммирования по переднему фронту
- Короткое нажатие кнопки М или бездействие более 10 секунд приведет к выходу из режима настройки фронта диммирования
Обратите внимание, что выбор фронта диммирования сильно критичен при управлении светодиодными лампами! Обязательно ознакомьтесь с инструкцией осветительных приборов при подключении к диммеру!
- Настройка минимальной яркости
- Долгое удержание двух кнопок М и ► в течение 2 секунд переводит устройств в режим настройки минимальной яркости. Цифровой экран начнет мигать
- Короткими нажатиями на кнопки ► и ◄ выберите нужный нижний предел яркости в пределах от 0% до 40% или FF%. По умолчанию с завода настройка составляет 20%/
- Минимальную ярукость можно задать более 40% через мастера. В таком случае на дисплее будет отображаться LFF.
- Короткое нажатие кнопки М или бездействие более 10 секунд приведет к выходу из режима настройки минимальной яркости

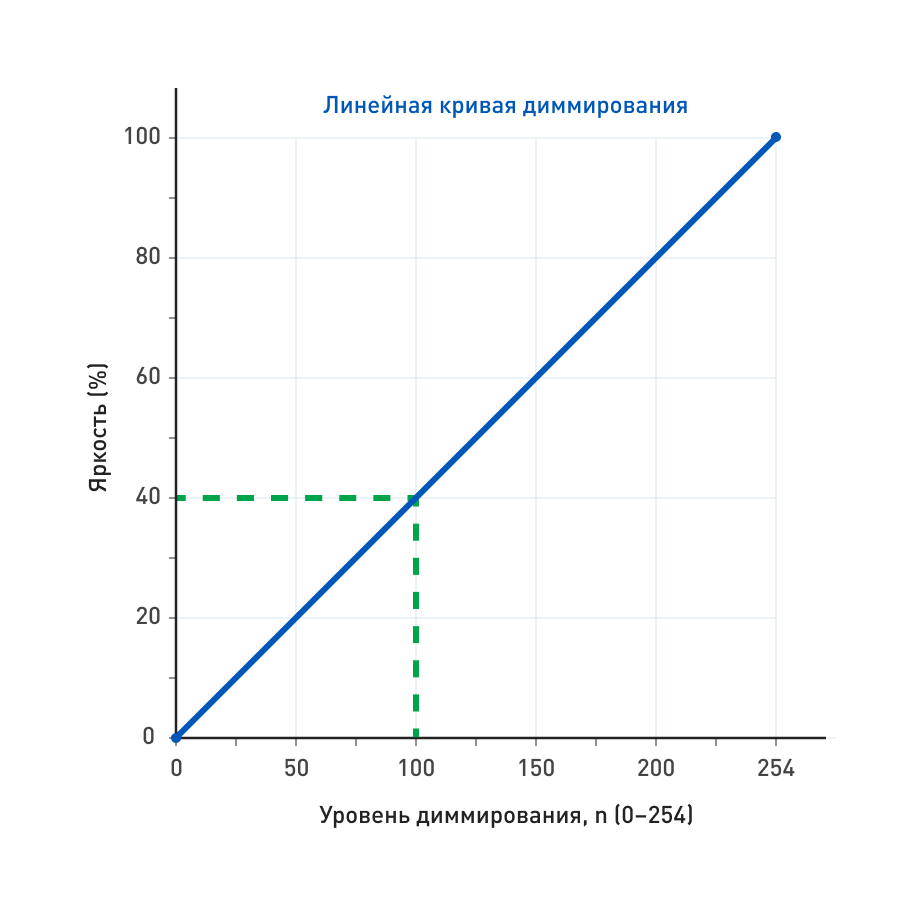

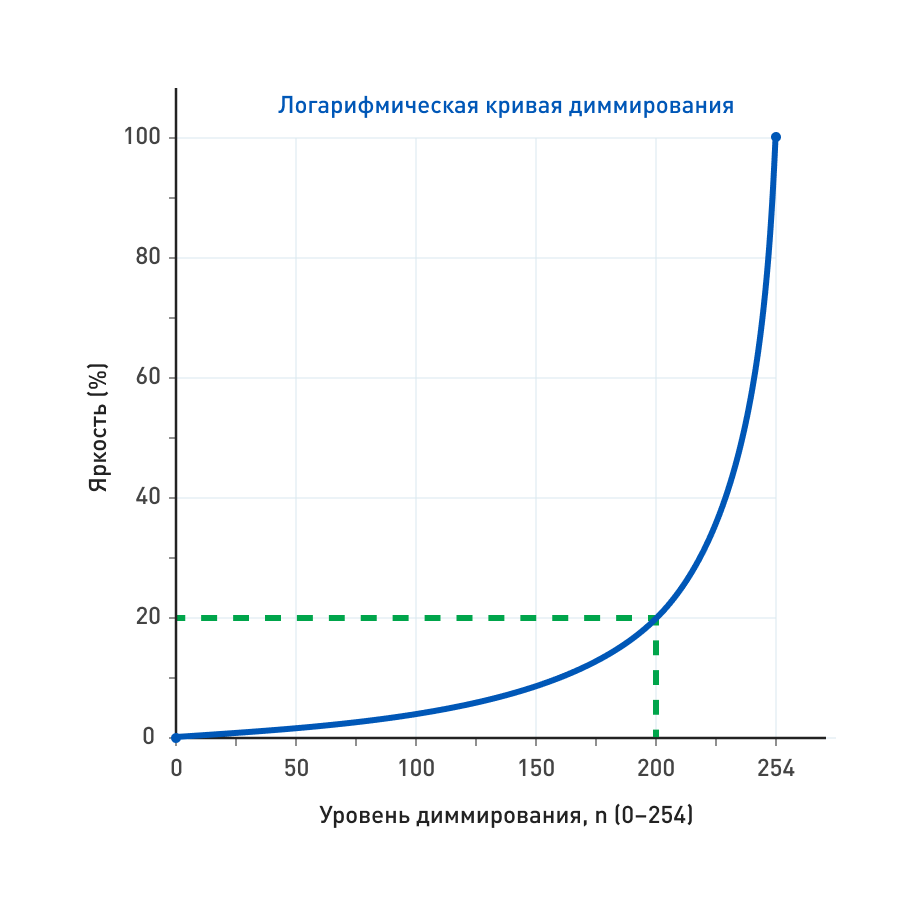

- Настройка кривой диммирования
- Долгое удержание двух кнопок М и ◄ в течение 2 секунд переводит устройств в режим настройки кривой диммирования. Цифровой экран начнет мигать
- Короткими нажатиями на кнопки ► и ◄ выберите нужный тип “C-L” для линейного диммирования или “C-E” для логарифмического диммирования
- Короткое нажатие кнопки М или бездействие более 10 секунд приведет к выходу из режима настройки кривой диммирования
- Настройка режима обнаружения обрыва цепи
- Долгое удержание трех кнопок М, ◄ и ►в течение 2 секунд переводит устройств в режим настройки режима обнаружения обрыва цепи. Цифровой экран начнет мигать
- Короткими нажатиями на кнопки ► и ◄ выберите нужный тип “HoN” для включения режима или “HoF” для выключения режима
- Короткое нажатие кнопки М или бездействие более 10 секунд приведет к выходу из режима настройки обнаружения обрыва цепи
- Сброс на заводские настройки
- Долгое удержание двух кнопок ► и ◄ в течение 2 секунд приведет к восстановления на заводские настрйоки. На дисплее появится надпись RES
- Заводские настройки:
- адрес AFF
- линейное диммирование
- задний фронт диммирования
- минимальная яркость 20%
- отключаемый режим обнаружения обрыва цепи
Управление через внешний выключатель
- Короткое нажатие
- Включает или выключает свет
- Длинное нажатие (от 1 до 6 секунд)
- нажатие и удержание для плавной регулировки яркости
- каждое следующее долгое нажатие будет производить диммирование в обратном направлении текущему
- Память
- При включении и выключении света диммер будет выставлять последний используемый уровень яркости, даже после потери питания
- Синхронизация
- Если к выключателю подключено более одного диммера,то долгое нажатие более 10 секунд приведет к синхронизации яркости всех диммеров на значение 100%
- Не рекомендуется подключать более 25 диммеров к одному выключателю
- Длина проводов о выключателя до диммера не должна превышать 20 метров.
Текущий ремонт
При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.
Хранение, транспортировка и срок службы
Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.
Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.
Средний срок службы изделия - не менее 5 лет.
Гарантия изготовителя
Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.
При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.
Комплектность
- Модуль DM-010D-DALI (1шт.)
- Упаковка (1шт.)
Возможные неисправности
| Неисправность | Вероятная причина | Устранение неисправности |
|---|---|---|
| Прибор не включается (нет индикации) | Нет питания | Подключить питание, проверить источник питания |
| Вышел из строя | Отправить в гарантийный ремонт | |
| Устройство не находится в ПО | Шина DALI не подключена | Проверить целостность шины |
Утилизация
По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.
Безопасность
ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.
ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
Лицензионные соглашения
Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.
По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
