Hardware ⇒ Ddc-03-45-02xx

Сценарный выключатель серии Slim 2-кнопочный, модуль 45х45, сухие контакты

документация обновлена 19.3.2026

Описание

Сценарный выключатель предназначен для запуска сценариев управления элементами электрооборудования квартиры или дома:

• световыми группами;
• приводами штор;
• регулировки температуры воздуха в помещении.

Функции

• настройка назначения кнопок (сценарии, прямое управление);
• измерение температуры воздуха в помещении встроенным датчиком;
• возможность подключения внешнего датчика температуры;
• 2 кнопки

Технические характеристики

Код продукта	Материал кнопки	Вид отделки
Ddc-03-45-0201	алюминий	Белый
Ddc-03-45-0204	алюминий	Графит
Ddc-03-45-0205	алюминий	Черный
Ddc-03-45-0206	алюминий	Шоко
Ddc-03-45-0207	алюминий	Бежевый
Ddc-03-45-0211	алюминий	Анодир. черный
Ddc-03-45-0212	алюминий	Анодир. бронза
Ddc-03-45-0213	алюминий	Анодир. св. золото
Ddc-03-45-0215	медь	Патинированная
Ddc-03-45-0220	латунь	Полированная
Ddc-03-45-0221	нерж. сталь	Полированная

Параметр	Значение
Сенсоры	встроенный датчик температуры (B57861S0103F040)
Температурный диапазон	-20...+50 °С
Управление	1 кнопка
Размеры	73,8 × 73,8 × 21,5 мм (без рамки)
Материал корпуса	металл/пластик
Интерфейс	сухие контакты
Класс защиты	IP20
Монтаж	в стандартный подрозетник

Варианты применения:

Габаритные размеры

Разъем на корпусе

Х1:

• встроенный датчик температуры
  • GND
  • Term

X2:

• Кнопки (сухой контакт)
  • GND
  • Key_1
  • Key_2

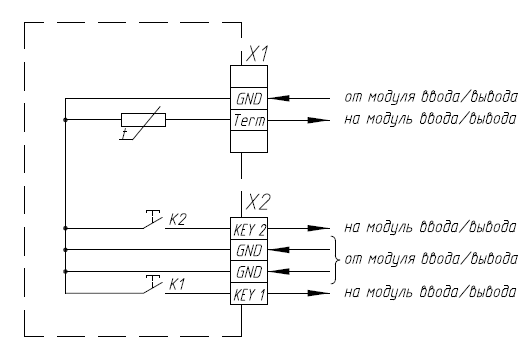

Схема принципиальная электрическая сценарного выключателя

Особенности

• Может использоваться в качестве сетевого датчика температуры для термостатов

Монтаж и подключение

• 2-кнопочный сценарный выключатель состоит из блока выключателя с кнопками, декоративной рамки и металлического суппорта, которые соединяются между собой при помощи магнитов. Перед монтажом сценарного выключателя необходимо подключить клеммные колодки (датчика температуры и кнопок) к разъемам на корпусе выключателя, суппорт с блоком выключателя прикрутить шурупами\саморезами в стандартный подрозетник 68 мм, установить декоративную рамку.

• Для подключения сценарного выключателя к модулям ввода/вывода рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.

• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;

• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;

• монтажа и эксплуатации устройств не обученным и неаттестованным персоналом;

• использования изделий не по назначению.

Средний срок службы изделия - не менее 5 лет.

Комплектность

• Модуль сценарного выключатель с металлическим суппортом - 1 шт;

• Декоративная рамка - 1 шт;

• Упаковка - 1 шт;

• Паспорт (по запросу) - 1 шт

Возможные неисправности

Неисправность	Вероятная причина	Устранение неисправности
Изделие не выполняет ожидаемый функционал	Шина не подключена	Подключить шину
	Шина закорочена	Проверить шину на наличие КЗ, если есть - устранить
	Механическое повреждение	Заменить выключатель

Утилизация

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность

Внимание

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
